消息流

一旦 STOMP 端点被暴露，Spring 应用程序就成为了连接客户端的 STOMP 代理。本节描述服务器端的消息流。

spring-messaging 模块包含对消息应用程序的基础支持，这些支持起源于 Spring Integration，后来被提取并整合到 Spring 框架中，以便在许多 Spring 项目和应用程序场景中广泛使用。以下列表简要描述了一些可用的消息抽象：

Message：消息的简单表示，包括头部和载荷。
MessageHandler：处理消息的契约。
MessageChannel：发送消息的契约，实现了生产者和消费者之间的松散耦合。
SubscribableChannel：具有 MessageHandler 订阅者的 MessageChannel。
ExecutorSubscribableChannel：使用 Executor 传递消息的 SubscribableChannel。

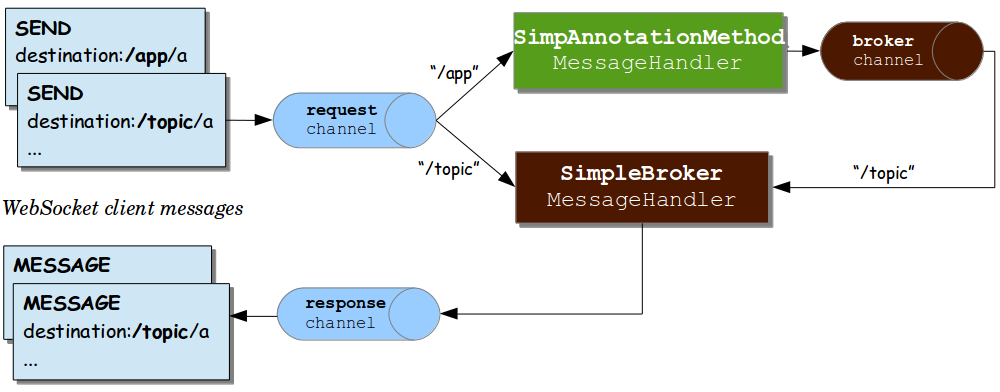

Java 配置（即 @EnableWebSocketMessageBroker）和 XML 命名空间配置（即 <websocket:message-broker>）都使用上述组件来组装消息工作流。下图显示了启用简单内置消息代理时使用的组件：

上图显示了三个消息通道：

clientInboundChannel：用于传递从 WebSocket 客户端接收到的消息。
clientOutboundChannel：用于向 WebSocket 客户端发送服务器消息。
brokerChannel：用于从服务器端应用程序代码内部向消息代理发送消息。

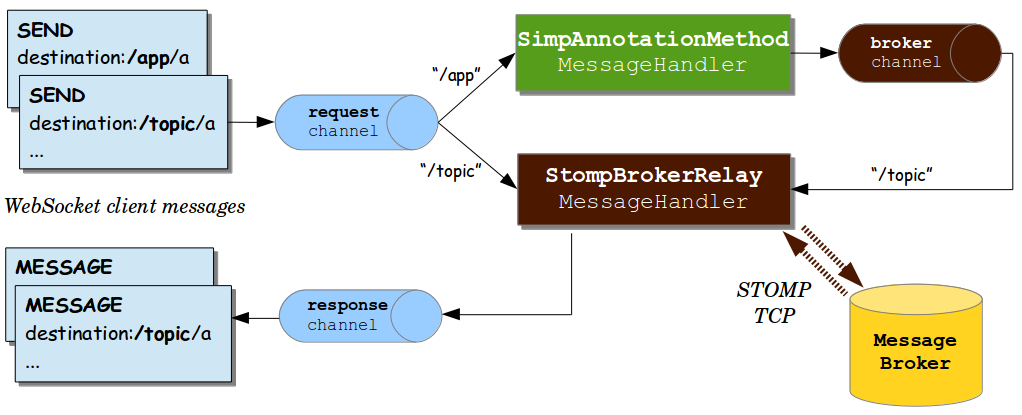

下图显示了当配置外部代理（例如 RabbitMQ）来管理订阅和广播消息时使用的组件：

前面两张图之间的主要区别在于使用了“代理中继”来通过 TCP 将消息传递给外部 STOMP 代理，以及将消息从代理传递给订阅的客户端。

当从 WebSocket 连接接收到消息时，它们被解码为 STOMP 帧，转换为 Spring Message 表示，并发送到 clientInboundChannel 进行进一步处理。例如，目的地头部以 /app 开头的 STOMP 消息可能会被路由到注解控制器中的 @MessageMapping 方法，而 /topic 和 /queue 消息可能会直接路由到消息代理。

处理来自客户端的 STOMP 消息的注解 @Controller 可以通过 brokerChannel 向消息代理发送消息，然后代理通过 clientOutboundChannel 将消息广播给匹配的订阅者。同一个控制器也可以响应 HTTP 请求执行相同的操作，因此客户端可以执行 HTTP POST，然后 @PostMapping 方法可以向消息代理发送消息以广播给订阅的客户端。

我们可以通过一个简单的例子来追踪消息流。考虑以下设置服务器的例子：

上述示例支持以下流程：

客户端连接到 http://localhost:8080/portfolio，一旦 WebSocket 连接建立，STOMP 帧就开始在其上传输。
客户端发送一个 SUBSCRIBE 帧，其目的地头部为 /topic/greeting。收到并解码后，消息被发送到 clientInboundChannel，然后路由到消息代理，消息代理存储客户端订阅。
客户端向 /app/greeting 发送一个 SEND 帧。/app 前缀有助于将其路由到注解控制器。在剥离 /app 前缀后，目的地中剩余的 /greeting 部分被映射到 GreetingController 中的 @MessageMapping 方法。
从 GreetingController 返回的值被转换为一个 Spring Message，其载荷基于返回值，默认目的地头部为 /topic/greeting（从输入目的地派生，其中 /app 被 /topic 替换）。生成的消息被发送到 brokerChannel 并由消息代理处理。
消息代理找到所有匹配的订阅者，并通过 clientOutboundChannel 向每个订阅者发送一个 MESSAGE 帧，消息从那里被编码为 STOMP 帧并发送到 WebSocket 连接。

下一节将提供有关注解方法的更多详细信息，包括支持的参数类型和返回值。
